Wfl usato in vendita (10)

Condizione: eccellente (usata), Anno di produzione: 2002, Funzionalità: perfettamente funzionante, Turning length: 3,000 mm Knsdpfxoxpfd Dj Ag Roc Turning diameter over cross slide: 520 mm X-axis travel: 600 mm Y-axis travel: 150 mm Z-axis travel: 3,150 mm Turning diameter: 520 mm Turning length: 3,000 mm Control system: SIN 840 D Siemens Z-axis: 3,150 mm Feed rate Z-axis: 1 - 40,000 mm/min Rapid traverse Z-axis: 40.00 m/min X-axis: 600 mm Feed rate X-axis: 1 - 30,000 mm/min Rapid traverse X-axis: 30.00 m/min Main spindle S1 Spindle speed range: 1 - 3,300 rpm Drive power at 100% load: 29.00 kW Spindle head DIN 55026 - Size A11 Spindle diameter at front bearing: 160 mm Spindle bore: 115 mm C-axis: 360 x 0.001° Milling spindle S2 Tool holder: Capto C6 Stepless speed range: 1 - 6,000 rpm Y-axis: -100 / +150 mm B-axis: -110 / +110° Tool magazine with 100 slots Total power requirement: 145 kW Machine weight approx.: 24 t

Condizione: usata, Anno di produzione: 2002, Funzionalità: perfettamente funzionante, lunghezza di tornitura: 3.000 mm, diametro di tornitura sopra il carro trasversale: 520 mm, corsa asse X: 600 mm, corsa asse Y: 150 mm, corsa asse Z: 3.150 mm, Diametro tornibile 520 mm Lunghezza tornibile 3000 mm Controllo SIN 840 D Siemens Asse z 3150 mm Knsdpfjxadk Djx Ag Rsc Avanzamento asse z 1 - 40.000 mm / min Corsa rapida asse Z 40,00 m/min Asse x 600 mm Avanzamento asse x 1 - 30.000 mm/min Corsa rapida asse X 30,00 m/min Mandrino principale S1 Gamma di velocità mandrino 1 - 3.300 giri/min Potenza motore al 100% carico 29,00 kW Testa mandrino DIN 55026 - dimensione A11 Diametro mandrino nel cuscinetto anteriore 160 mm Alesaggio mandrino 115 mm Asse C 360 x 0,001° Mandrino fresatura S2 Attacco utensile Capto C6 Gamma velocità - continua 1 - 6.000 giri/min Asse y -100 / +150 mm Asse B -110 / +110° Magazzino utensili con 100 posizioni Potenza totale richiesta 145 kW Peso della macchina ca. 24 t

Condizione: buona (usata), Anno di produzione: 2004, Funzionalità: perfettamente funzionante, numero macchina/veicolo: 34101701, lunghezza di tornitura: 3.000 mm, diametro di tornitura: 520 mm, velocità del mandrino (max): 4.000 giri/min, foro mandrino: 77 mm, numero di posizioni nel magazzino utensili: 100, DETTAGLI TECNICI Velocità nominale: 3.000 mm Altezza di punta dal pavimento: 1.217 mm Circolazione Ø sopra lo scivolo sopra: 520 mm Circolazione Ø sopra il telescopio sinistro: 520 mm Ø circolazione sulla slitta a lunetta: 520 mm Azionamenti principali (sinistra/destra) Potenza motrice: 29 kW Coppia massima 100% / 40% ED: 551 / 630 Nm Knsdpfx Agevrgcdj Roc Mandrino principale sinistra/destra Testa del mandrino secondo DIN/dimensione: DIN 55026/A8 Diametro del mandrino nel cuscinetto anteriore: 160 mm Foro del mandrino: 77 mm Velocità del mandrino: massimo 4.000 giri/min Slitta sopra Corsa longitudinale: 3.150 mm Corsa piano: 600 mm (+580, -20) Avanzamento rapido longitudinale/piano: 40 / 30 m/min Forza di avanzamento longitudinale/piano: 1.400 daN Rivista di utensili Slot per utensili: 100 Portautensili: HSK-A63 Unità di tornitura-foratura-fresatura Potenza motrice: 15 kW Coppia massima: 125 Nm Portautensili: HSK-A63 DETTAGLI DELLA MACCHINA Lunghezza: 9.475 m Larghezza: 4.875 mt Altitudine: 3.120 m Peso: 21.500 kg

Condizione: ristrutturata (usata), Anno di produzione: 2020, CENTRO DI TORNITURA, FORATURA E FRESATURA CNC M50-G MILLTURN E CONTROLLO SINUMERIK 840D SL AREA DI LAVORO Lunghezza nominale 3000 Diametro tornibile su banco/carrello mm 670 Diametro tornibile su carrello lunetta mm 670 Corsa asse Z mm 3050 Corsa asse X mm 800 Distanza tra naso mandrino sinistro – destro mm 3150 MANDRINO DI TORNITURA (SINISTRA/DESTRA) S // D Testa mandrino DIN 55026 A11 // A11 Diametro mandrino su cuscinetto anteriore mm 190 // 190 Foro mandrino mm 130 // 130 AZIONAMENTO PRINCIPALE (SINISTRA/DESTRA) S/D Potenza motore 40% (100%) DC kW 55 (45) Campo di velocità min-1 2500/1800 Coppia massima 40% (100%) DC Nm 1830 (1500) ASSE C S/D Minimo incremento programmabile ° 0,0001 Intervallo massimo di velocità min-1 0-287 Coppia massima 100% DC Nm 1500 Coppia di tenuta freno a disco Nm 4000 MANDRINO DI TORNITURA DESTRA: Azionamento servo AC Forza avanzamento asse Z4 kN 20 Velocità di avanzamento rapido m/min 10 UNITÀ DI TORNITURA-FORATURA-FRESATURA (Portautensile singolo) Potenza motore 40% (100%) DC kW 40 (35) Campo di velocità min-1 0-5000 Coppia massima 40% (100%) DC Nm 420 (480) Coppia massima oscillazione asse B non indicizzato Nm 1600 Coppia massima tenuta asse B indicizzato Nm 15000 Corsa asse Y mm 400 [-175/+225] Campo di rotazione asse B ° +/-110 Sistema utensili DIN 69893 HSK-A100 Diametro mandrino su cuscinetto anteriore mm 100 STABILIZZAZIONE TERMICA dell’unità di tornitura-foratura-fresatura mediante circuito di raffreddamento regolato con gruppo compressore - refrigeratore AZIONAMENTO AVANZAMENTO Forza avanzamento asse Z 100% DC kN 17 Forza avanzamento asse X 100% DC kN 14 Forza avanzamento asse Y 100% DC kN 16 Velocità avanzamento rapido: Asse Z m/min 40 Asse X m/min 30 Asse Y m/min 18 Asse B °/s 96 VITE A RICIRCOLO DI SFERE ø x Passo Knodpfx Aowwkvwog Rsc Asse Z 3000 mm 50x30 Asse X mm 50x16 MAGAZZINO UTENSILI ESTERNO Posti utensili (codificati) 108 Diametro massimo utensile: non adiacente mm 160 adiacente mm 125 Lunghezza massima utensile mm 500 Massa massima utensile kg 15 Momento massimo di ribaltamento sulla gola di presa Nm 20 CARRELLO LUNETTA NC con azionamento proprio Larghezza carrello mm 320 Velocità avanzamento rapido m/min 20

Condizione: buona (usata), Anno di produzione: 1997, ore di funzionamento: 20.200 h, corsa asse X: 420 mm, corsa asse Z: 1.120 mm, Tornio CNC WFL M30 Anno di costruzione: 1997 Controllo: Siemens 840C   Corsa X: 420mm Corsa Z: 1.120 mm Numero di mandrini: 2 Foro mandrino principale/contromandrino: 77mm Rivoltella: 1 Stazioni revolver: 12 Portautensili: Capto C4 Alta pressione: 20 bar Mandrino a pinza: 2 pezzi 250mm documentazione Knsdpfx Agev Ad Ryo Rjc

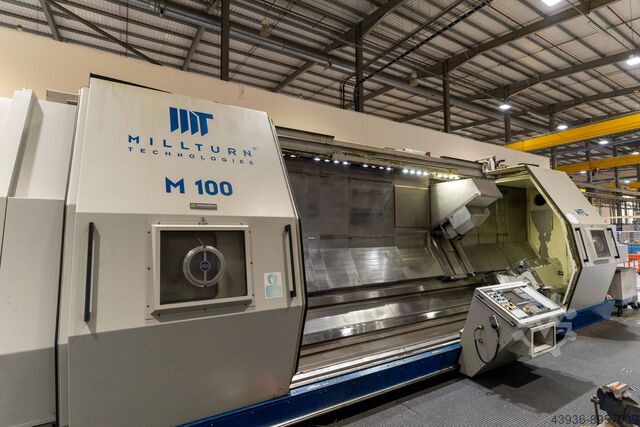

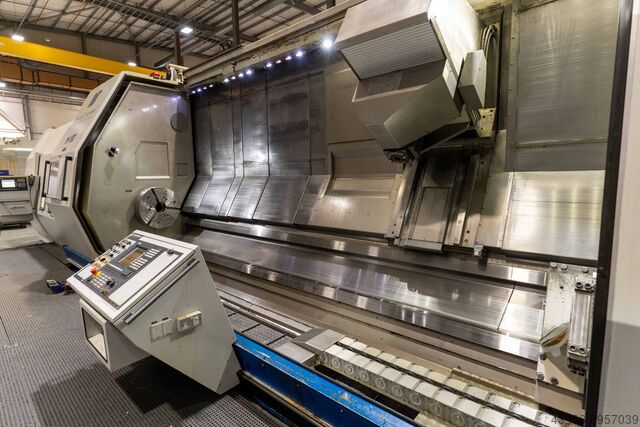

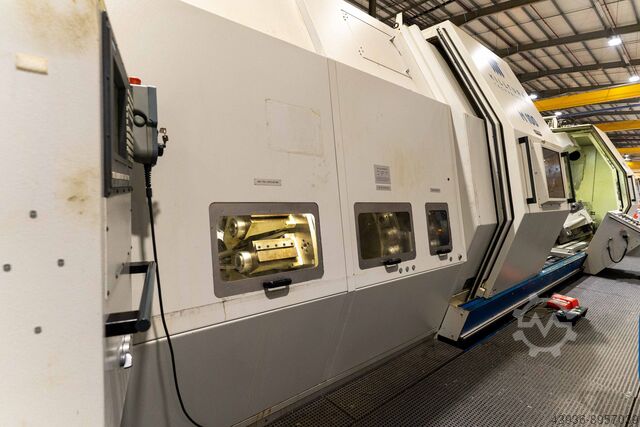

Anno di produzione: 2006, Condizione: buona (usata), Costruttore: WFL Austria Tipo: M 100 / 5000 Controllo: Siemen 840C Anno di produzione: 2006 MillTurn M100: Lavorazione completa e complessa Tornitura e fresatura Equipaggiato: ATC 108 doppia catena per portautensili di fresatura ATC 10 posizioni portabarre per alesatura fino a 1000 mm Mandrino SCHUNK 3 THW 630 - 160R SMW Poggiapiede SLU-Z-5 50 - 310 mm Campo di applicazione: Aerospaziale Petrolio e gas Energia Ingegneria Alberi a gomito Idraulica e pneumatica Specifiche tecniche Metrico Standard USA Diametro massimo Diametro di rotazione 910 mm Asse X 900 (da +850 a -40) mm Asse Y 500 (da +300 a -200) mm Asse Z 5370 mm Asse B 200 ° Foro del mandrino 165 mm Velocità 1600 giri al minuto Potenza del mandrino 60 kW Kedpfekvndtjx Ag Ronc Cambio utensile 108 B - Pick-up asse Capto C8 B - Velocità mandrino asse 4000 giri/min Potenza asse B 25 kW Convogliatore trucioli Sì Attacco a colonna 6 Mk Corsa cannotto 200 mm Ø del cannotto 180 mm Dimensioni (stima) Lunghezza 14500 mm Larghezza 4500 mm Altezza 3800 mm Peso 40000 kg Nota bene: le informazioni contenute in questa pagina sono state ottenute in buona fede da noi e, ove possibile, dal produttore, ma la loro accuratezza non può essere garantita. Di conseguenza, non saranno rappresentate o contrattate. Vi consigliamo di controllare tutti i dettagli importanti.

Condizione: ristrutturata (usata), Anno di produzione: 2008, WFL Millturn M120X/3000 CAMPO DI LAVORO interasse = 3000mm Rovesciamento del piano = 1220 mm Spostamento sulla parte superiore della slitta = 1140 mm Corsa longitudinale (Z) = 3330 mm Corsa frontale (X) = 920 mm Distanza naso mandrino-punta contropunta = 3812 mm MANDRINO ROTANTE Testa del mandrino DIN 55026 forma A15 Foro del mandrino 165 mm AZIONAMENTO PRINCIPALE Azionamento a corrente alternata con riduttore a 2 stadi Potenza di azionamento 100% ED 60kW Velocità massima del mandrino Velocità mandrino 1600 1min Coppia massima del mandrino 100% ED 4472 NM Coppia mandrino 100% ED 4472 NM C-AXIS. MANDRINO PRINCIPALE SERVOCONTROLLATO Incremento minimo programmabile 0,001°. Velocità massima Velocità 20min-1 Coppia massima sul mandrino 100% ED Nm Coppia sul mandrino 100% ED Nm 3000 Coppia di tenuta del freno a disco Nm 6000 AZIONAMENTO Slitta trasversale, unità di foratura-fresatura rotativa: Servoazionamento AC Forza di avanzamento longitudinale (Z) kN 30,0 Forza di avanzamento piano (X) kN 31,5 Forza di avanzamento asse Y 55kW kN 25,0 Velocità di traslazione rapida: longitudinale (Z) m/min 15,0 piano (X) m/min 15,0 Asse Y m/min 12,5 Rotazione rapida asse B °/s 90 Knodpsl Smhlefx Ag Roc VITE A SFERA LUNGHEZZA (asse Z) ø x passo mm 63X20 PIANO (asse X) ø x passo mm 63X10 RIDGE STOCK Diametro punta mm 180 Corsa della punta mm 200 Forza della punta (regolabile) N 5400-40000 Punte con cuscinetto incorporato MK 6 PORTAUTENSILI (portautensili singolo, unità di foratura-fresatura rotativa) Azionamento CA, potenza di azionamento 100% ED kW 55 Velocità del mandrino max. min-1 3200 Coppia massima al mandrino 100% ED Nm Coppia al mandrino 100% ED Nm 730 Corsa perpendicolare al piano X/Z (asse Y) 55kW mm 650(-300/+350) Angolo di inclinazione del mandrino di fresatura (asse B) ° -110/+90 Testa del mandrino per utensili secondo DIN 69893 HSK-A100 Diametro del mandrino di fresatura nel cuscinetto anteriore mm 130 STABILIZZAZIONE DELLA TEMPERATURA attraverso un circuito di raffreddamento controllato con compressore - unità di raffreddamento MAGAZZINO UTENSILI ESTERNO: Quantità Spazi di stoccaggio (codice spazio) Dimensioni HSK100 pz 90 Lunghezza max. Lunghezza utensile mm 500(800) Massa massima dell'utensile Massa utensile (distanza del baricentro dall'utensile frontale da 25 kg max. 250 mm) DIMENSIONI Lunghezza (magazzino utensili max. con convogliatore trucioli) m 13 Altezza m 4,1

Anno di produzione: 2007, Condizione: ristrutturata (usata), CENTRO DI TORNITURA, FORATURA E FRESATURA CNC M35 MILLTURN CON CONTROPUNTA E CONTROLLO SINUMERIK 840D PL GAMMA DI LAVORO Max. diametro di tornitura mm 420 Corsa longitudinale della slitta superiore (Z) mm 2150 Corsa della slitta superiore (X) mm 550 Distanza naso mandrino-punta contropunta mm 2300 Lunghezza di tornitura (a seconda del dispositivo di serraggio) circa mm 2090 MANDRINO ROTANTE Testa del mandrino DIN 55026 forma A dimensione 8 Diametro del mandrino nel cuscinetto anteriore mm 160 Foro del mandrino mm 77 AZIONAMENTO PRINCIPALE Motore incorporato Kjdpfsm H Tutex Ag Ronc Potenza di azionamento 100%(40%) ED kW 29(33) Velocità massima del mandrino min-1 4000 Velocità del mandrino min-1 4000 Coppia massima del mandrino Coppia mandrino 100%(40%) ED Nm 550(630) MECCATRONICA REITSTOCK Regolazione tramite servoazionamento NC (Z) Velocità di traslazione rapida m/min 10 Forza di regolazione max. daN 1200 Contropunta con centro incorporato MK 5 PORTAUTENSILI (portautensili singolo, unità di foratura-fresatura rotativa) Azionamento AC Potenza di azionamento 100%(40%) ED kW 15(20) Velocità max. Velocità min-1 9000 Coppia massima al mandrino 100%(40%) ED Nm Coppia al mandrino 100%(40%) ED Nm 125(165) Coppia massima di oscillazione dell'asse B Coppia di oscillazione asse B Nm 900 Corsa perpendicolare al piano X/Z (asse Y) mm 250 [-100/+150] Angolo di rotazione del mandrino di fresatura (asse B) ° +/-110

Condizione: ristrutturata (usata), Anno di produzione: 2007, lunghezza di tornitura: 5.200 mm, diametro di tornitura sopra il carro trasversale: 1.140 mm, diametro di tornitura: 1.140 mm, potenza motore mandrino: 90.000 W, velocità del mandrino (max): 1.000 giri/min, foro mandrino: 245 mm, corsa asse X: 920 mm, corsa asse Y: 650 mm, corsa asse Z: 5.370 mm, diametro di montaggio: 100 mm, velocità di rotazione (max): 3.200 giri/min, coppia: 730 Nm, nasello mandrino: B20, Equipaggiamento: velocità di rotazione variabile in modo continuo, WFL Millturn M120/5000 Kodpsul S Eyefx Ag Ronc CENTRO DI TORNITURA-FORATURA-FRESATURA CNC TIPO M120 MILLTURN CON CONTROPUNTA E SISTEMA DI CONTROLLO SINUMERIK 840 D

Condizione: ristrutturata (usata), Anno di produzione: 2009, Funzionalità: perfettamente funzionante, numero macchina/veicolo: 30214501, lunghezza di tornitura: 2.000 mm, lunghezza totale: 12.000 mm, WFL Millturn M60-G/2000 ZONA DI LAVORO Larghezza centro mm 2000 Diametro oscillazione su slitta mm 480 AZIONAMENTO PRINCIPALE Azionamento AC con cambio a 2 stadi Potenza motrice 100%ED kW 60 Velocità massima del mandrino min-1 2600 Coppia max sul mandrino 100% ED Nm 2748 Knodpfx Agsu Hl R Te Rec AZIONAMENTO CONTROMANDRINO Azionamento AC con cambio a 2 stadi Potenza motrice 100%ED kW 40 Velocità massima del mandrino min-1 3300 Coppia max sul mandrino 100% ED Nm 1830 PORTAUTENSILI (portautensili singolo, unità di tornitura-foratura-fresatura) Azionamento CA, potenza motrice 100% ED kW 25 Velocità del mandrino max.-1 4000 Coppia max sul mandrino 100% ED Nm 300 Distanza perpendicolare al piano X/Z (asse Y) mm 300[-125/+175] Angolo di rotazione del mandrino di fresatura (asse B) ° -110/+90 Testa mandrino per utensili secondo DIN 69893 HSK-A63 Diametro mandrino nel cuscinetto anteriore mm 100 DIMENSIONI Lunghezza (max. magazzino utensili con evacuatore trucioli) m 11*12 Larghezza/altezza mt 4,2/3,5
