Centro di lavoro

MAKA PM 270 R

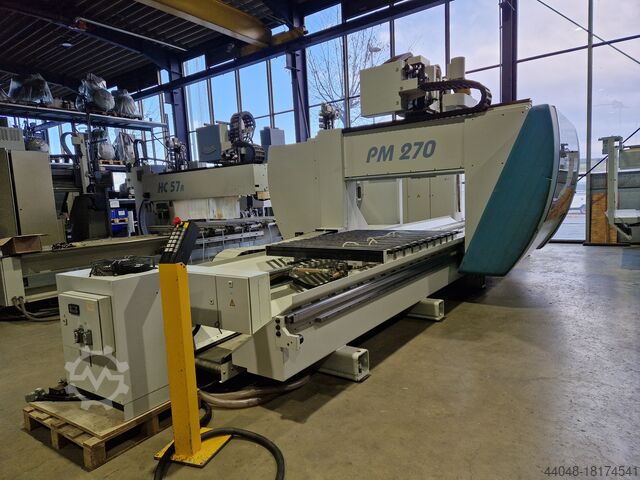

Macchina usata MAKA PM 270 R
Centro di lavoro CNC a 5 assi per la lavorazione di legno, plastica e alluminio.
Macchina con struttura a portale mobile, con azionamento a cremagliera e pignone.
Anno di costruzione: 2001

Dati tecnici:
Controllo CNC BWO 900C, per lavorazione a 5 assi.
PC integrato con memoria da 1 MB e unità floppy da 3,5".
Supporto per pannello di controllo mobile.

Aree di lavoro nel funzionamento a 5 assi, con utensile Ø 60 / lunghezza 160 mm:
Asse Y: 5.600 mm
Asse X: 1.350 mm
Asse Z: 420 mm / ad altezza apparecchio 180 mm (ventosa a vuoto)

Gusdpfx Aovmywqed Njk
Aree di lavoro nel funzionamento a 3 assi, con utensile Ø 60 / lunghezza 160 mm:
Asse Y: 6.000 mm
Asse X: 1.350 mm
Asse Z: 420 mm / ad altezza apparecchio 180 mm (ventosa a vuoto)
Asse A 540° (asse di rotazione) Asse B 200° (asse orientabile +/- 100°)
Velocità di traslazione rapida asse X/Y 45 m/min. Asse Z 24 m/min. Asse A/B 10 m/min.

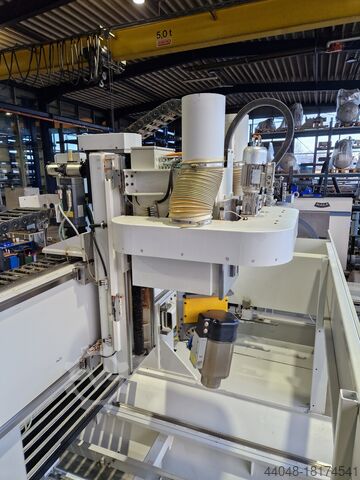

Unità di fresatura:
- 1 unità universale per fresatura a 5 assi con testa inclinata di 50°, potenza max. 12,5 kW, velocità regolabile in continuo fino a 17.000 1/min., mandrino di fresatura raffreddato ad acqua.
- 1 sistema raccoglitrucioli NC regolabile in altezza con tenda a lamelle.

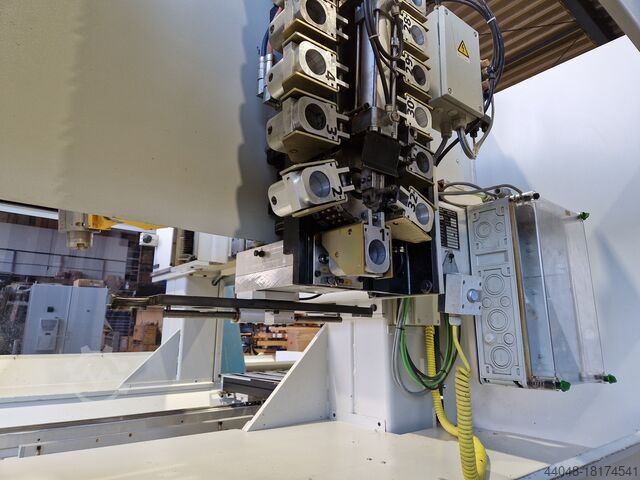

Magazzino utensili:
- Interfaccia utensile ISO 40 per sistema di cambio utensile automatico.

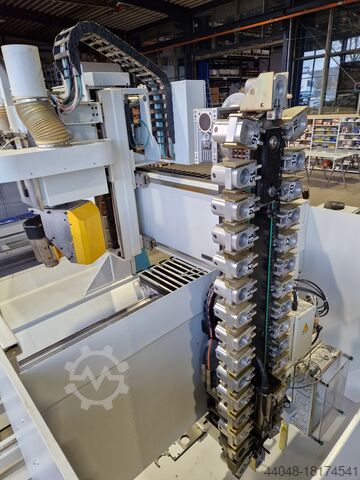

- 1 magazzino utensili a catena da 32 posti per utensili fino a D = 90 mm, con magazzino ordinato fino a max. (Per questo sono necessari tre posti).

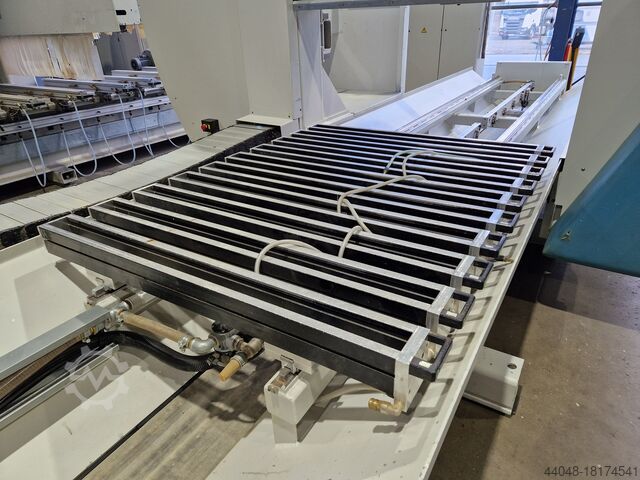

Tavolo macchina:
- 10 pezzi di tubi di supporto su guide lineari con dispositivo di sgancio pneumatico per un rapido posizionamento.
- 2 circuiti di controllo per le fermate “salita/discesa”.
- 2 circuiti di controllo per “sollevamento/abbassamento” binario di scorrimento
- 2 circuiti di controllo per la pneumatica "serraggio/rilascio"
- 2 circuiti di controllo del vuoto con pulsante per il bloccaggio e ripristino automatico tramite programmazione CNC.
- 1 nastro trasportatore trucioli integrato nel telaio di base, per il trasporto di trucioli e piccoli scarti fino ad un massimo di ca.

Utensili:
Gli strumenti non sono inclusi! Previo accordo, il sistema può essere consegnato comprensivo di vari portautensili. Saremo lieti di farti un'offerta separata per questo.

Alimentazione del vuoto:
- 1 pompa per vuoto, potenza di aspirazione ca. 140 m³, incluso bollitore con capacità di 250 litri per una rapida creazione del vuoto.
- 10 pezzi di supporti per vuoto con varie piastre di aspirazione.
- Vari dispositivi di bloccaggio per montanti e curve.
- Alzare/abbassare i fermi per posizionare i componenti.

Varie:
- Lubrificazione centralizzata automatica.
- Quadro elettrico con unità di climatizzazione.
- Laser di proiezione

Sicurezza sul lavoro:
- Cabina protettiva traslante con paraurti di sicurezza lato operatore.

L'annuncio è stato tradotto automaticamente e possono essersi verificati degli errori di traduzione.
