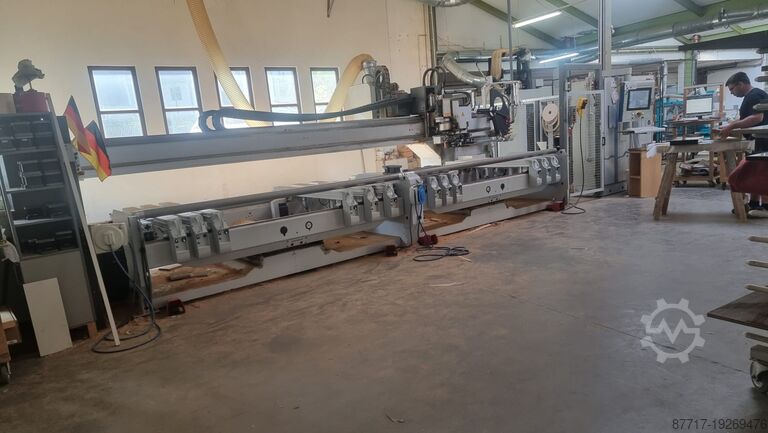

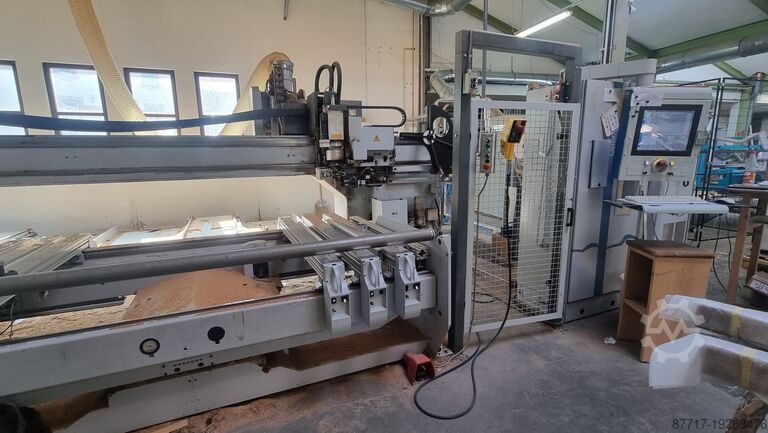

Centro di lavorazione a portale

HOMAG O BAZ 722/58/K

HOMAG BAZ 722/58/K
Portale CNC a 4 assi con 2 tavole traslanti e sezione di incollaggio
Anno di costruzione: 2004

Dimensioni massime del pezzo da lavorare:

Lunghezza del pezzo in lavorazione X max. (con unità di incollaggio)
- massimo 5660 mm per uso singolo
- massimo 2680 mm con occupazione del pendolo
Massimo lunghezza del pezzo (fresa D=25mm)
- massimo 5860 mm per uso singolo
- massimo 2870 mm con occupazione del pendolo

Larghezza del pezzo Y max.
- massimo 1300 mm - tutte le unità
- massimo 1400 mm - con unità di incollaggio
- massimo 1520 mm - con fresatura D=25 mm

ATTREZZATURA / SPECIFICHE
Tavolo consolle / sistema di aspirazione
- 2 tavoli traslatori indipendenti in direzione Y (2 assi Y)
- Entrambe le navette possono essere utilizzate per lavorare pezzi di grandi dimensioni (lavorazione singola)
. essere utilizzato (spostato) in modo sincrono.
- 6 mensole mobili per navetta (totale 12), ciascuna con 1 arresto longitudinale anteriore
. Ogni console con una rotaia di sollevamento fissata al lato delle console
- Lunghezza consolle 1340 mm
- 3 fermi laterali retrattili 2 x sinistra, 1 x destra (specchio)
- Circa 20 aspirapolvere a blocco 160x140 mm
- 2 pompe per vuoto, capacità 100/140 m3/h, 1 x per campo sinistro, 1 x per campo destro

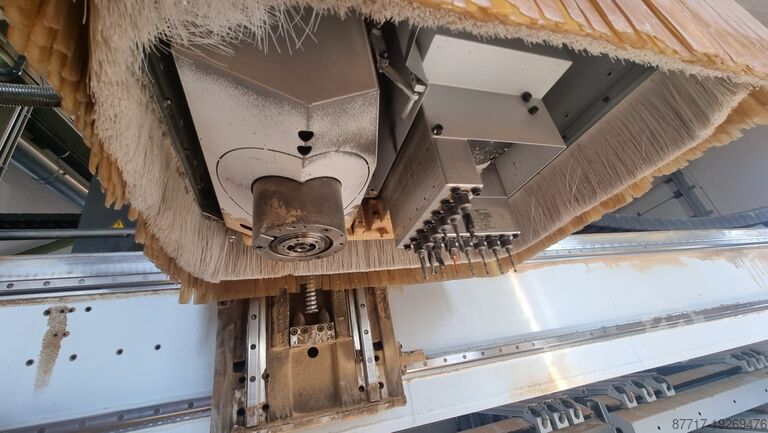

Mandrino di fresatura / unità / cambio utensile
- Mandrino principale 7,5 kW (in funzionamento S6 o S1), n max = 18000 giri/min, controllo vettoriale
. Serraggio utensile HSK F63
. Raffreddamento a liquido con monitoraggio della temperatura
. NOTA: Il fuso principale è stato rinnovato nel 2021.
- Asse C con interfaccia aggregata
- Mandrino aggiuntivo con parte incollatrice fissa (asse X e C propri),
. Incollaggio a 360°, con incollaggio di testa
- Piastra a rulli per bordi a 2 vie, cambio automatico del bordo
- Testa di foratura fissa con 12 mandrini verticali (recuperabili singolarmente) /
. 6 mandrini in X e 7 mandrini in direzione Y,
. Motore di azionamento 4 kW, 4500 – 6000 giri/min
- Cambio utensile a 18 vie (tipo piastra)
- Unità di taglio e taglio trasversale per cambio utensile
- Unità di foratura e fresatura a 4 mandrini (2 * direzione X, 2 * direzione Y)
- Unità combinata di fresatura a filo e raschiatura

Smaltimento trucioli / Sicurezza / Altro
- Nastro trasportatore trucioli nel corpo macchina
- Recinzione di sicurezza a sinistra e a destra della macchina, 1 porta con funzioni di sicurezza
Cedpfx Agewpb Nfemerh
- Ugello di aspirazione

Controllo / Software:
• Sistema operativo PowerControl PC85
. NOTA: entrambi i computer sono stati rinnovati nel 2020.
• WoodWop 5.0
• Esploratore dei boschi
• Alimentazione 400 V, 50/60 Hz
• Unità di raffreddamento per armadio elettrico
• Posizionamento laser Mr. BEAM

Dimensioni della macchina (area occupata dopo il montaggio)
. L 1150 x P 700 x A 290 cm

Disponibilità: immediata

L'annuncio è stato tradotto automaticamente e possono essersi verificati degli errori di traduzione.
