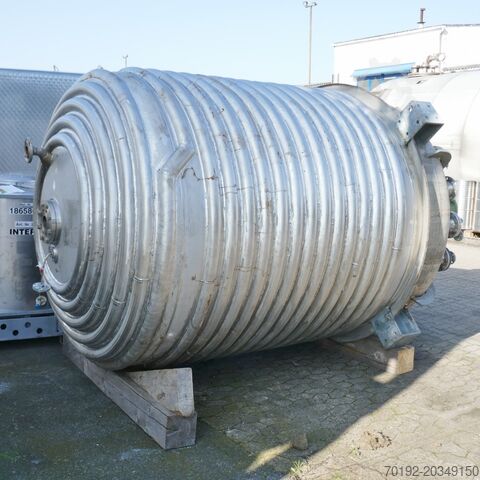

Serbatoio reattore da 8.550 litri riscaldato a vapore, Aisi 316 con agitatore ad ancora.

Heinrich Nowak 9928

Luogo: Brema
Stato: usato
Volume: 8.550 litri
Vuoto: 1,0 bar
Sovrappressione max: 3,2 bar
Serbatoio

Temperatura max di esercizio serbatoio: 200 °C

Configurazione: sospeso
Serbatoio

Tipo d’appoggio: zampe d’appoggio

Riscaldamento/Raffreddamento: presente
Volume intercapedine: 160,0 litri
Pressione max ammessa intercapedine: 6,0 bar
Temperatura max ammessa: 200 °C
Temperatura cilindro: serpentina a semitubo
Rivestimento riscaldante/raffreddante

Temperatura fondo inferiore: serpentina a semitubo

Diametro interno: 2.000 mm
Altezza cilindrica: 2.200 mm
Altezza totale: 5.200 mm
Dati tecnici/Dimensioni

Spessore parete fondo inferiore: 8 mm
Spessore parete cilindro: 8 mm
Dati tecnici/Dimensioni

Spessore parete fondo superiore: 10 mm

Documentazione tecnica: disegno, certificati TÜV
Dotazione

Boccaporto/coperchio uomo: nel fondo superiore (DN 500)

Targa identificativa:
Dotazione: occhielli di sollevamento per gru
Dotazione

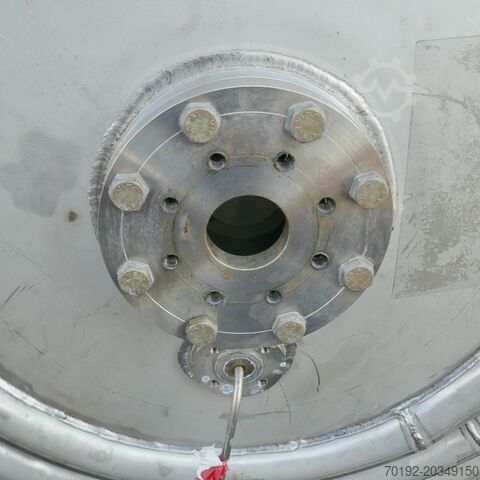

Scarico: flangia DN 150

Note: zampe d’appoggio in Fe; flange parzialmente in Fe
Ultimo utilizzo: chimico farmaceutico
Materiale a contatto con il prodotto: V4A 1.4571 (AISI316)
Materiale

Materiale sistema di tempera: AISI 304 (V2A) 1.4306

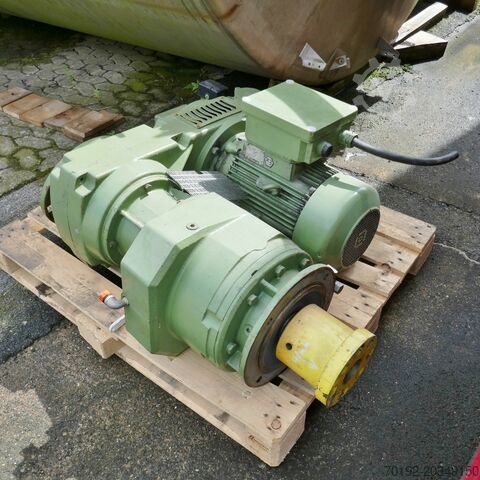

Agitatore

Produttore agitatore: Ekato

Potenza: 15 kW
Velocità: 8,5 – 51 giri/min
Agitatore: agitatore ad ancora
Tenuta agitatore: tenuta meccanica con vaso di termoforo
Agitatore

Tensione: 380 volt

Motore antideflagrante: il motore è antideflagrante (la conformità alle normative ATEX vigenti nelle condizioni locali deve essere verificata)
Agitatore

Interruttore di rete:
Disposizione agitatore: centrale sul fondo superiore
Equipaggiamento agitatore: la trasmissione era precedentemente regolata tramite un regolatore di velocità esterno (non più incluso)
