Centro di tornitura-fresatura CNC

Takisawa TMX-4000ST

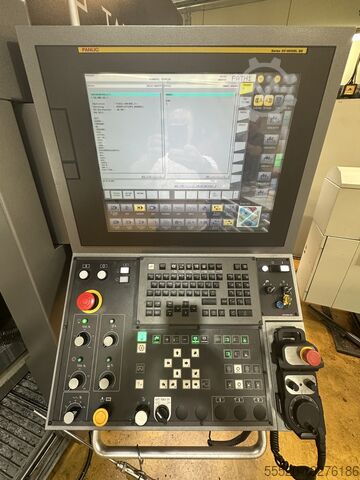

• Controllo Fanuc 31i-B5
• Schermo LCD a colori da 15 pollici
• Asse Y 260 mm (+/- 130 mm)
• Campo di rotazione dell'asse B 230° (+/- 115°)
• Potenza di azionamento del mandrino di fresatura 15/22 kW
• Velocità max. del mandrino di fresatura. 12.000 minuti/-1
• Potenza di azionamento del mandrino principale 22/26 kW
• Velocità 4.000 min/-1
• Naso del mandrino A2-8
• Passaggio barra mandrino principale 80 mm
• Potenza azionamento contromandrino 15/22 kW
• Velocità 4.000 min/-1
• Naso del mandrino A2-8
• Sistemi di misura della posizione diretta assi X1,Y1,Z1
• Revolver a 12 vie
• Mandrino di fresatura con asse B
• Asse Y
• Cilindro di serraggio e mandrino HOWA (L)
• Cilindri di serraggio e mandrini HOWA (R)
• 2 assi C con freno a disco
• Mandrino di apertura/chiusura con funzione M
Duodpowpkp Iofx Ac Hjr
• Mandrino con interruttore a pedale
• Sistema di raffreddamento con 4 pompe
• Lubrificazione centralizzata automatica
• Spegnimento automatico della macchina
• Nastro trasportatore a doghe sul lato destro
• Illuminazione a LED per l'area di lavoro
• 1 set di documentazione della macchina
• Specifica CE

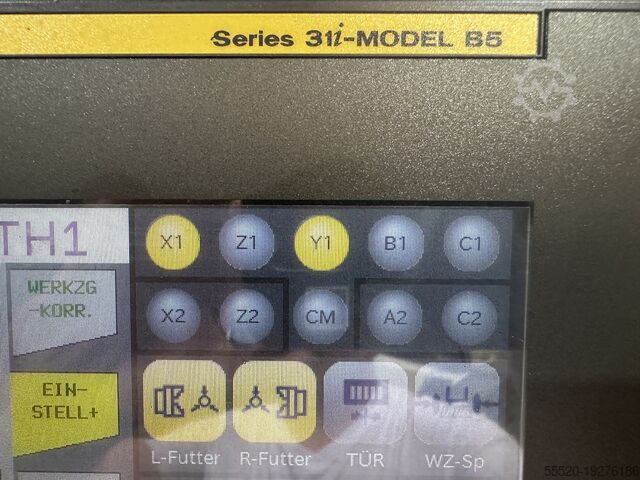

Pannello touch HMI FANUC da 19" iH Pro
invece del pannello touch HMI con schermo standard da 15" di

Portautensile: Capto C6
Numero di posti: 80

Sistema di monitoraggio degli utensili Raku Raku
1. Gestione degli utensili
2. Monitoraggio del carico
3. Gestione della retribuzione
4. Informazioni operative

Dispositivo di serraggio elettrico KITAGAWA a 3 griffe BB210
• Passaggio 81 mm
• Corsa della ganascia di diametro 8,8 mm
• Dentatura base ganascia 1,5 mm x 60°
• Velocità massima 4.500 min-1

Dispositivo di serraggio di potenza KITAGAWA mandrino principale
Cilindro di serraggio cavo idraulico SS1881K
• Passaggio 81 mm
• Corsa pistone 25 mm
• Velocità massima 4.800 min-1

Dispositivo di serraggio di potenza SMW
Cilindro di serraggio completo idraulico SIN-S 125
• Pressione max. 70 bar
• Forza di trazione a 40 bar 41 kN
• Velocità massima 6.000 min-1

Caricatore di barre di interfaccia con "Salto blocco opzionale"

Lampada di segnalazione a 3 colori

Regolatore di utensili (manuale)

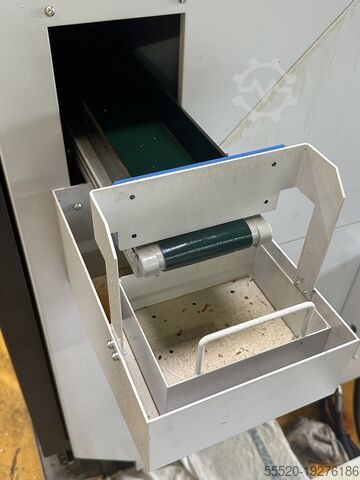

Dispositivo di scarico del contromandrino integrato
• Diametro max. 80 millimetri
• Lunghezza max. 200 millimetri
• Peso max. 3 chili

Porta automatica per laboratorio

Interruttore di banda Porta automatica del laboratorio

Trasformatore 120kVA TMX-4000ST

Funzione di selezione delle condizioni di lavorazione

Procedura di configurazione cinematica
Impostazione cinematica FANUC tramite iHMI

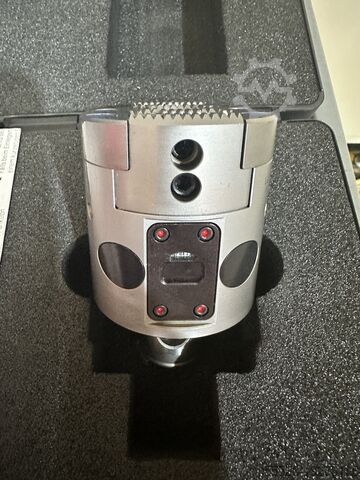

- Tastatore a contatto Renishaw RMP600
- Software macro
- Amplificatore
- Supporto C6
- Sfera di misurazione
- Interfaccia

Funzione di skiving degli ingranaggi

Evitamento delle collisioni 3D

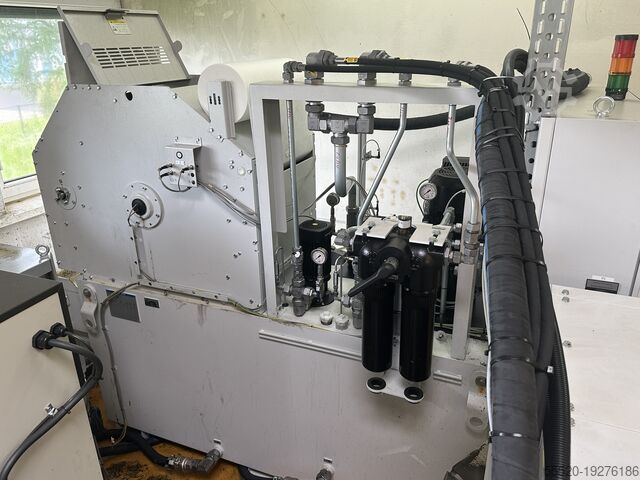

KNOLL KF300/1800 70 bar con raffreddatore di flusso alpha 9-E
- Serbatoio acqua pulita: capacità 1.800 l
- 1 pompa LP: 150 l/min / 3,1 bar
- 2 pompe MD: 40 l/min / 7 bar
- 1 pompa HD: 20 l/min / 70 bar
- 1 x convertitore di frequenza pompa HD
- 1 x filtro a doppio interruttore
- 1 x raffreddatore di flusso alpha 9-E
- 7 livelli di pressione

Nastro trasportatore raschiatore KNOLL 500 K-1
Altezza di trasporto 1.700 mm
Altezza di caduta dal pavimento 1.150 mm
