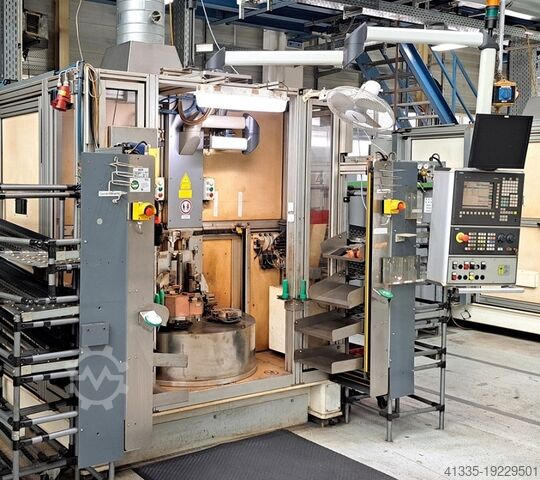

Sistema di saldatura laser

SITEC / TRUMPF Laser-Schweißanlage

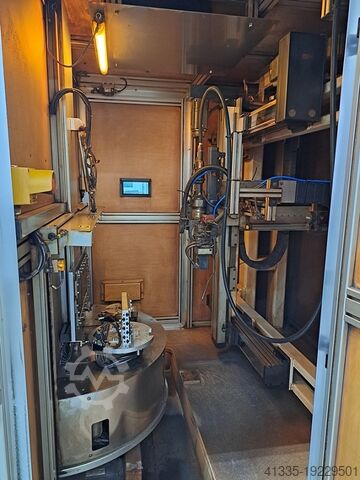

1 sistema laser con 1 stazione di carico, 2 nidi ciascuno

- Fino a 4 apparecchi di saldatura
- Potenza laser: 3,3 kW

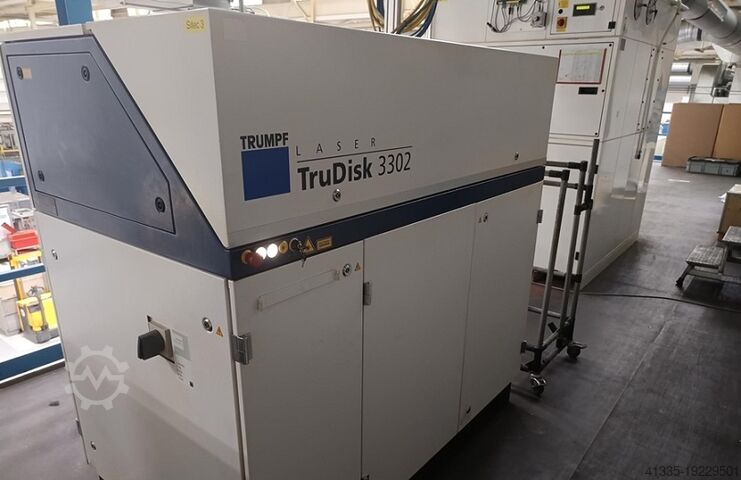

- Sorgente del raggio: laser a disco Trumpf Trudisk 3302
- Produttore del sistema: Sitec
- Ore di apertura: circa 70.000 ore
- Massimo dimensioni del pezzo da lavorare: ca. 300 x 100 x 100 mm
- Possibilità di lavorare pezzi più grandi
- Guida del raggio tramite cavo luminoso laser (LLK)
- Saldatura laser con ottica di saldatura Trumpf BEO D 70 su un sistema di assi.
- Sistema di monitoraggio laser in linea per il monitoraggio del cordone di saldatura
- Velocità di saldatura: fino a 5600 mm/min
- Profondità di saldatura: 1,5 mm
- Saldatura possibile con gas di protezione! Per alluminio o acciaio inossidabile
- I dispositivi possono essere raffreddati ad acqua!
- 2 assi rotanti per lato del tavolo, programmabili individualmente

PROGRAMMAZIONE:
4 circuiti di serraggio cilindrici per utensile
10 ingressi tramite distributore rotante ad anello scorrevole
8 ingressi aggiuntivi tramite sistema radio per WKZ
Gli ingressi possono essere parametrizzati liberamente tramite l'interfaccia utente (posizione finale / controllo pezzo / controllo impostazione)
I programmi di serraggio e rilascio e le interrogazioni dei pezzi possono essere programmati completamente tramite programma NC
Nessuna programmazione PLC necessaria

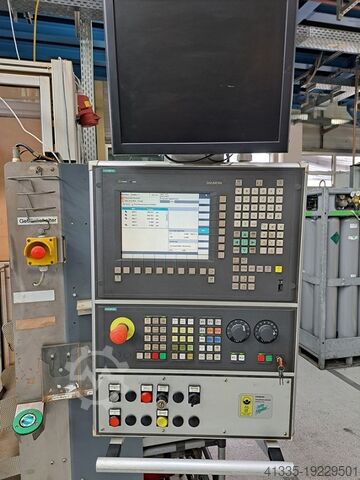

Sistema completamente programmabile tramite controllo Siemens (G-code)

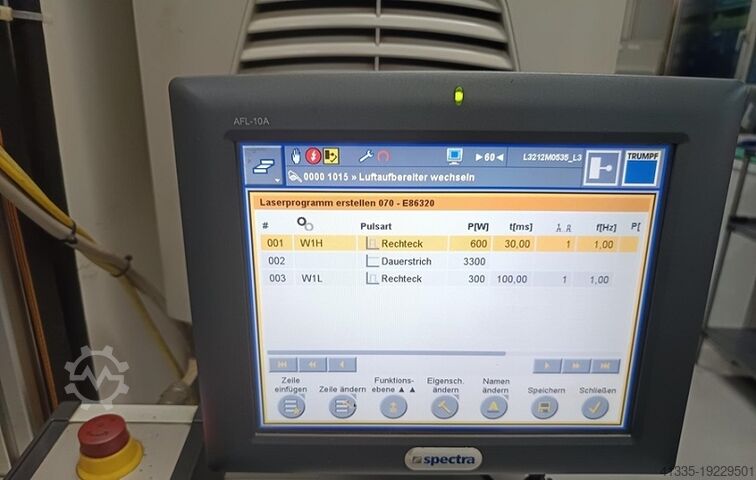

Laser programmato tramite Trumpf TruControl e richiamato tramite controllo Siemens (codice G).

Valori applicativi guida
T1:
Fpjdpfx Alowm I H So Ush
2 cordoni di saldatura (ciascuno I=100 mm, profondità di saldatura=1,5 mm)
2 componenti per lato del tavolo
circa 250 pezzi / ora
T2:
17 saldature (ciascuna I=10 mm, profondità di saldatura=1,2 mm)
2 componenti per lato del tavolo
circa 190 pezzi / ora

È possibile visitare la struttura sotto tensione!

L'annuncio è stato tradotto automaticamente e possono essersi verificati degli errori di traduzione.
