RÖCHER REP 100.01 SZ

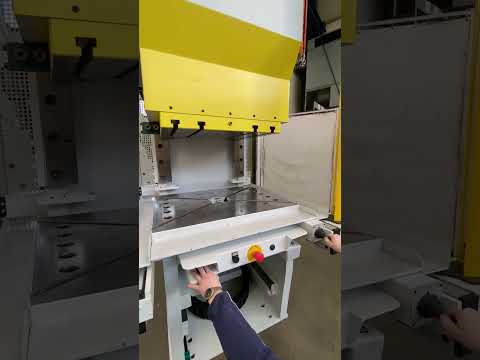

Pressa idraulica monocolonna con cuscino di trazione RÖCHER Modello REP 100.01 SZ
Pressa idraulica a trazione
N. macchina: 15.499 Anno di costruzione: 2003
Forza di pressatura: 100 ton.
Corsa del pistone: 500 mm
Profondità del collo: 370 mm
Altezza d’installazione: 600 mm
Superficie tavola: 850 x 700 mm con foro passante Ø 150 mm
Superficie pistone: 700 x 600 mm
Forza espulsore pistone: 16 ton (160 kN)
Corsa espulsore pistone: 100 mm
Espulsore pistone con filetto interno M24 x 1,5 mm
Forza cuscino di trazione: 40 ton (400 kN)
Corsa cuscino di trazione: 200 mm
Superficie cuscino di trazione: 530 x 530 mm
Tempo di mantenimento pressione: 0 a 90 sec.
Altezza tavola sopra il livello del pavimento: 910 mm
Pressione operativa idraulica max: 300 bar
Capacità serbatoio idraulico: 700 litri
Velocità di avanzamento rapido: ca. 400 mm/sec.
Velocità di pressatura fino a 23,8 ton. (238 kN): 5 – 68 mm/sec.
Velocità di pressatura fino a 100 ton. (1000 kN): 5 – 16 mm/sec.
Velocità di ritorno: 50 – 400 mm/sec.
Potenza motore pompa principale: 18,5 kW
Potenza motore pompa ausiliaria: 4 kW
Connessione di rete: 400 Volt, 50 Hz (63 Ampere)
- Comando e programmazione tramite pannello operativo PC 670 Touch Panel, tastiera e mouse
- Controllo macchina con PLC SIEMENS S7-300
- Corsa pistone e forza di pressatura programmabili tramite controllo
- Cuscino di trazione con funzione di trazione ed espulsione
- Forza cuscino di trazione regolabile in modo continuo
- Pistone e cuscino di trazione dotati di sistema di misurazione diretta della corsa
- Cuscino di trazione inseribile ed estraibile sotto lo spazio di pressatura, adatto per operazioni di tranciatura con utilizzo del foro passante
- Installazione a livello del suolo, cuscino di trazione non va nel pavimento
- Interruzione per pressione e posizione
Gisdsyupulepfx Aggjp
- Battuta fissa con sistema di misurazione indiretto
- Tempo di mantenimento pressione programmabile in modo continuo
- Piano tavola con fori per aste di pistone cuscino di trazione
- Pistone con espulsore
- Ammortizzazione colpo di taglio
- Avviamento corsa tramite comando a due mani, pedale, leva manuale e pulsante sul pannello di comando
- Barriera fotoelettrica LEUZE come protezione di sicurezza
- Colonne anteriori del tavolo pressa spostabili lateralmente
- Quadro elettrico montato sul telaio macchina
- Raffreddatore olio idraulico con motore a ventola (raffreddamento aria-olio)
- Pompa di lubrificazione centrale manuale
- 2x tubazioni flessibili per climatizzazione utensili o raffreddamento al pistone
- Contapezzi integrato nel controllo
- 306 ore di funzionamento lette
- Manuale d’uso, schema idraulico e schema elettrico disponibili
Spazio richiesto pressa L x P x H: 3100 x 1800 x 4160 mm
Peso: ca. 13 ton.
Condizioni molto buone, pari al nuovo
