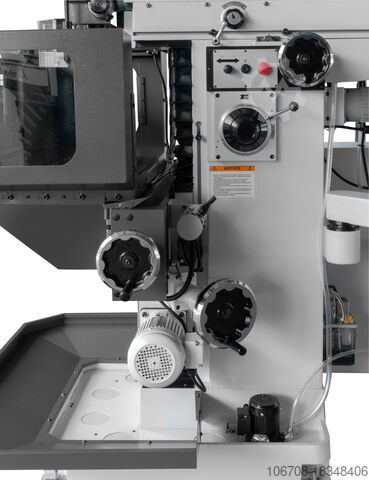

Fresatrice per utensili

PRO RICHYOUNG PMU 40 (FMU 40)

- Visualizzatore di posizione FAGOR a 3 assi, Mod.: 400iB INNOVA
- La testa di fresatura può essere ruotata manualmente di +- 90°
- Bloccaggio manuale dell'utensile mediante vite di serraggio M 16
per mandrini verticali e orizzontali
- Pannello di controllo girevole
- Motore per mandrino orizzontale e verticale
- Motori di avanzamento con inverter per assi X/Y/Z
- Viti a ricircolo di sfere negli assi X/Y/Z
- Cambio manuale per 12 velocità del mandrino
- Controsupporto con cuscinetto di supporto
- 1 pezzo albero di fresatura lungo 27 mm
- 3 manicotti di riduzione (MK1, MK2, MK3)
- Protezione del mandrino con interruttore di sicurezza
- Protezione dagli schizzi sui 3 lati del tavolo orizzontale
- Luce da lavoro a LED
- Lubrificazione automatica per guide X/Y/Z
- Volantini meccanici per assi X/Y/Z
- Dispositivo di raffreddamento
- Copertura per assi X/Z
- Strumento operativo
- Documentazione tecnica
-Versione CE

Colori:
- RAL 7024 – grigio grafite
- RAL 7035 – grigio chiaro

Dati tecnici:

Tavolo ad angolo fisso:
- Dimensioni del piano di lavoro: 845 x 390 mm
- Scanalature a T: numero/larghezza x distanza: 5 pezzi/14 x 63 mm
- Carico massimo del tavolo: 250 kg

Tavolo verticale:
- Dimensioni del piano di lavoro: 950 x 250 mm
- Scanalature a T: numero / larghezza x distanza: 3 pezzi / 14 x 63 mm

Percorsi di viaggio:
Cedpfx Abovt Tn Ao Dohc
- Percorsi di corsa degli assi: automatico/manuale
- Longitudinale (X): 420 mm
- Trasversale (Y): 220 mm
- Verticale (Z): 380 mm

Testa di fresatura verticale:
- Portautensili: ISO 40 / DIN 2080
- Intervallo di velocità: 65 - 2.600 giri/min.
- Numero di velocità del mandrino: 12
(65 – 100 – 130 – 175 – 260 – 357 – 485 – 690 – 950 – 1.325 – 1.870 – 2.600)

- Corsa della spoletta, manuale: 100 mm
- Testa girevole: +- 90°
- Distanza naso mandrino/tavola: 90 - 470 mm
- Distanza dal centro del mandrino al supporto - min./max.: 120 - 340 mm

Mandrino orizzontale:
- Portautensili: ISO 40 / DIN 2080
- Livelli di equipaggiamento: 12
- Intervallo di velocità: 65 - 2.600 giri/min.
- Distanza centro mandrino/tavola: 100 - 480 mm

Feed:
- Regolazione: variabile in continuo
- Gamma (X,Y,Z): 0 - 1.000 mm/min.
- Avanzamento rapido (assi X,Y,Z): 1.000 mm/min.

Motori:
- Potenza motrice principale: 2,2 kW
- Potenza motore avanzamento (X-Y-Z): 0,35 kW
- Pompa del liquido di raffreddamento: 0,09 kW

Dimensioni e peso
- Dimensioni (L x P x A): 1.621 x 1.527 x 1.938 mm
- Peso: 1.300 kg
