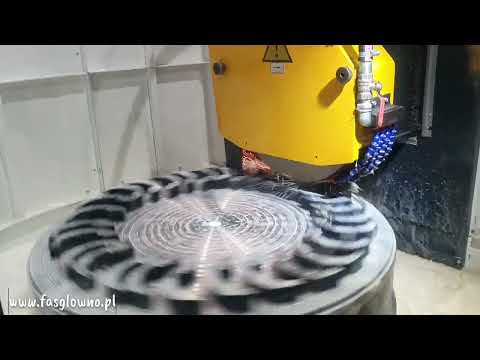

Rettificatrice a tavola rotante

FAS - Głowno SPO 800

I componenti principali della smerigliatrice includono: base, slitta, colonna con mandrino della mola, tavola girevole e armadio di controllo.
La tavola è azionata tramite un sistema di trasmissione meccanica e un gruppo riduttore-inverter, eseguendo un movimento rotatorio. La regolazione della velocità di rotazione della tavola avviene tramite un potenziometro posto sul pannello di controllo della macchina. In modalità di funzionamento manuale, la macchina avrà la possibilità di eseguire una rotazione a impulsi della tavola, controllata dal pannello operatore. Il movimento trasversale è eseguito dalla colonna insieme al mandrino su guide scorrevoli della base. Questo movimento è realizzato tramite una vite a ricircolo di sfere con trasmissione a cinghia e un motore asincrono controllato da un inverter di frequenza.
Djdpfszfyvyox Am Rjck
Il movimento verticale è eseguito dal mandrino su guide scorrevoli della colonna. Per l'azionamento del movimento verticale è stata utilizzata una vite a ricircolo di sfere. Il movimento continuo della colonna avviene in modo continuo e variabile. Questi valori sono impostati dal pannello di controllo.
La macchina sarà dotata di un sistema di lettura digitale diretta sull'asse verticale con una risoluzione di 0,001 mm. Sul pannello operatore sarà posizionato un manipolatore elettronico per il movimento dell'asse verticale in modalità manuale e un pannello operatore (display programmabile). La smerigliatrice avrà una regolazione continua della velocità di rotazione del mandrino della mola e della tavola. La macchina avrà la possibilità di operare in un ciclo automatico con la possibilità di programmare il numero di passaggi di rettifica e gli altri parametri necessari per la rettifica in ciclo automatico.
Un funzionamento sicuro della smerigliatrice è garantito da una cabina semi-aperta e da tutte le protezioni elettriche e meccaniche conformi alle norme CE.

1. Superficie di lavoro della tavola: Ø800 mm
2. Distanza massima tra la superficie della tavola e l'asse del mandrino in caso di movimento manuale del mandrino: 350 mm
3. Distanza minima tra la superficie della tavola e l'asse del mandrino: 125 mm
4. Massa massima del pezzo da rettificare: 2500 N
5. Intervallo di velocità di rotazione variabile della tavola: 2-100 m/min
6. Movimento trasversale massimo della colonna: 450 mm
7. Intervallo di velocità di movimento variabile della colonna: 0,2 – 3 m/min
8. Avanzamento della mola per: 1 unità dell'encoder: 0,001 mm
9. Avanzamento automatico minimo della mola: 0,001 mm
10. Avanzamento automatico massimo della mola: 0,040 mm
11. Velocità di avanzamento rapido della mola: 1 m/min
12. Velocità di rotazione del mandrino della mola: 1000 – 2500 giri/min
13. Diametro della mola nuova: 400 mm
14. Diametro della mola usurata: 250 mm
15. Foro per il fissaggio della mola: 127 mm
16. Larghezza della mola nominale / massima: 50 mm
