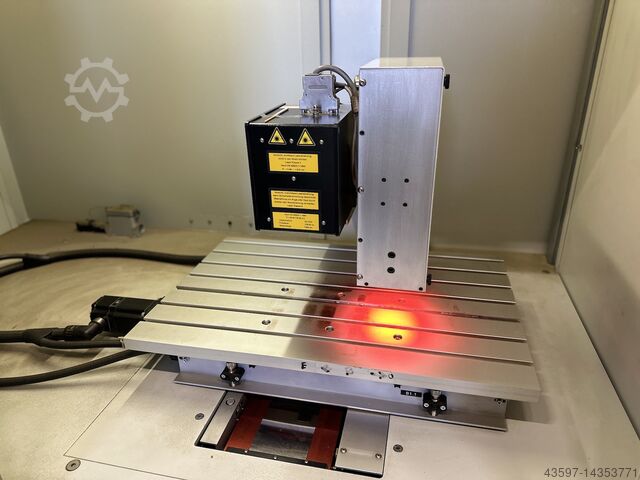

Macchina per incidere

Baublys BL 150 S/NC 500

Sistema di etichettatura laser
Fab. Baublys Typ. BL 150 S/NC 500
Anno 2001

Dati tecnici

Costruttore: Baublys
Tipo: BL 150 S/NC 500
Anno di costruzione: 2001
Laser: 150 Watt
Tipo di laser: laser a stato solido Q-switch pulsato
Mezzo laser Nd:YAG
Lunghezza d'onda 1064 nm
Diametro del fascio circa 1,2 - 1,3 mm dopo lo specchio di disaccoppiamento a TEM00
Divergenza del fascio 5 mrad TEM00
Durata dell'impulso (tempo) CW / 90 ns
Potenza di uscita max. Potenza di uscita 65 W multimodale
16 W monomodale
Energia dell'impulso 16 mJ a 3 kHz
Sistema di deflessione del fascio Sistema galvanometrico
Spessore della linea con modalità mista circa 0,12 mm
Velocità di deflessione 3 m/s; ciò corrisponde a 200 caratteri/s con un'altezza di 1,5 mm
e un font a riga singola
Dimensioni: circa
Peso: circa

Alimentazione

Tensione 400 V, corrente trifase 50 Hz, 3 fasi,
campo rotante in senso orario
Connessione spina CEE a 5 poli 16 A 6h
Potenza massima assorbita 8,5 kW, max. 16 A per fase. Potenza assorbita 8,5 kW, max. 16 A per fase
Cjdpfx Aoq Abnnjaaorh
Protezione con fusibili 3 x 16 A a lenta combustione

Collegamento acqua

Portata acqua di raffreddamento 7,5 l/min a 20°C di temperatura di mandata
Filettatura di collegamento per lo scarico G 3/4" filettatura esterna
Quantità di calore circa 6,5 kW
Max. Temperatura dell'acqua di raffreddamento
all'ingresso 20°C
Il consumo di acqua dipende dalla temperatura di ingresso
Temperatura di uscita < = 35°C

Condizioni ambientali per il trasporto e lo stoccaggio

Temperatura da +5°C a +40°C
Umidità < 70%
Luogo di installazione Osservare le istruzioni per il trasporto

Condizioni ambientali per il funzionamento

Temperatura da +10°C a +40°C
Umidità < 70%
Luogo di installazione Osservare le istruzioni per il trasporto

Tutti i dati non sono garantiti.

Una dimostrazione è possibile in qualsiasi momento nel nostro showroom.
